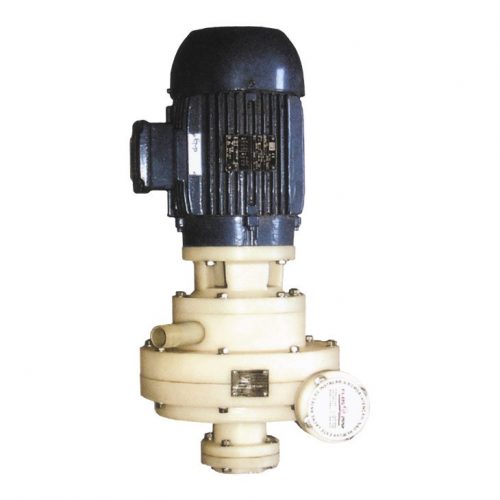

Bomba Centrífuga (DS, TG e TG-S) Vertical
Descrição
Linha TG e TG-S Vertical
A linha TG é composta por bombas monoblocos que são ideias para o bombeamento de fluidos em aplicações específicas, pois sua composição é feita por materiais como o Polipropileno, Teflon ou PVDF, os quais são excelentes para evitar corrosão. Logo, se a aplicação é para fluidos corrosivos ou abrasivos essa é a bomba ideal. As bombas dessa linha podem atingir vazões de até 250m³/h em alturas manométricas de 1 a 80mcl. As bombas da linha TG podem ter dois tipos de selagem: HIDROCENTRIFUCA OU MISTA.
Funcionamento
Uma Bomba centrífuga é constituída por:
- Rotor
- Carcaça
- Eixo
- Sistema de Selagem
- Motor
- Bocal de Sucção
- Bocal de Descarga
- Suporte de Motor
O motor faz girar o rotor da carcaça. O rotor por ter pás inclinadas que impulsionam o líquido do centro para a periferia dele. Assim, é gerada uma zona de alta pressão entre o rotor e a carcaça. Nesse momento é necessário um sistema de vedação centrífuga confiável:
Selagem Hidrocentrifuga
O rotor tem na sua face posterior, um dispositivo (CONTRA ROTOR) que rebombeia o líquido que vai para o orifício de passagem do eixo. Este sistema não tem problemas com sólidos suspensos e este tipo de selagem pode ser usado quando o nível do tanque de sucção é coincidente com o nível do rotor ou inferior.
Selagem Mista
Essa selagem é complementar a selagem hidro centrífuga. Nesse caso, as bombas possuem um selo mecânico com face giratória retrátil, que impulsionado pela força centrífuga tem uma retração. Dessa forma, a selagem mista faz a vedação como a hidro centrífuga enquanto a bomba está em funcionamento, e uma vez desligada, o sistema de selo mecânico é acionado fazendo a vedação da bomba mesmo quando desligada.
